DTI相关的MD/FA图是怎样画出来的

问答讨论
1

2542aaab672b7f0d8c3e3f58d32be8c8
2542aaab672b7f0d8c3e3f58d32be8c8905×262 39.3 KB

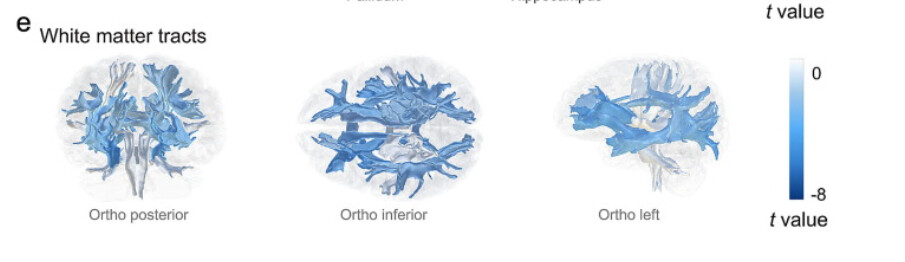

我们有对应的FA与MD值，怎样画出这样的图呢？
是用的很常见的27个纤维束的那种模板。

2
  1. 从图中看出应该展示的是每个tract的T值，所以首先需要根据tract的模板文件（3D图像文件），将每个tract的T值赋值给每个tract包含的体素，从而得到一个T值的3D图像。用这个图像去进行可视化。
  2. 如何进行3D可视化，我目前也没有找到比较满意的方案。但是可以用BrainNet Viewer去做（参考使用手册），或者ITK-SNAP/ParaView的方案（参考这篇文献： Madan C. R. (2015). Creating 3D visualizations of MRI data: A brief guide. F1000Research, 4, 466. https://doi.org/10.12688/f1000research.6838.1）。
  3. 可以考虑去NeuroStars论坛问问，可能会有更好的解决方案。
